Ký hiệu tắt mở công tắc điện: Cách nhận biết và sử dụng

Công tắc điện là thiết bị nhỏ bé nhưng lại giữ vai trò vô cùng quan trọng trong hệ thống điện gia đình, văn phòng và công trình xây dựng. Nó không chỉ cho phép bật tắt thiết bị điện mà còn giúp kiểm soát dòng điện, đảm bảo an toàn và tiết kiệm năng lượng.

Trên bề mặt công tắc, bạn sẽ thường thấy các ký hiệu in hoặc khắc. Đây là ngôn ngữ “chung” của ngành điện, được chuẩn hóa để mọi người có thể hiểu và sử dụng dù ở bất kỳ quốc gia nào. Việc nắm vững ý nghĩa của các ký hiệu này giúp người dùng thao tác chính xác, tránh nhầm lẫn có thể dẫn đến hư hỏng thiết bị hoặc nguy cơ điện giật.

Các ký hiệu cơ bản: ON, OFF, I và O

Trên hầu hết công tắc điện tử, phổ biến nhất là hai dạng ký hiệu: ON/OFF và I/O.

Ký hiệu ON có nghĩa là mở – cho phép dòng điện chạy qua để thiết bị hoạt động. Khi nhấn ON, mạch điện được đóng, nguồn điện cấp cho thiết bị. Ngược lại, OFF biểu thị trạng thái tắt – mạch bị ngắt, dòng điện không đi qua, thiết bị ngừng hoạt động.

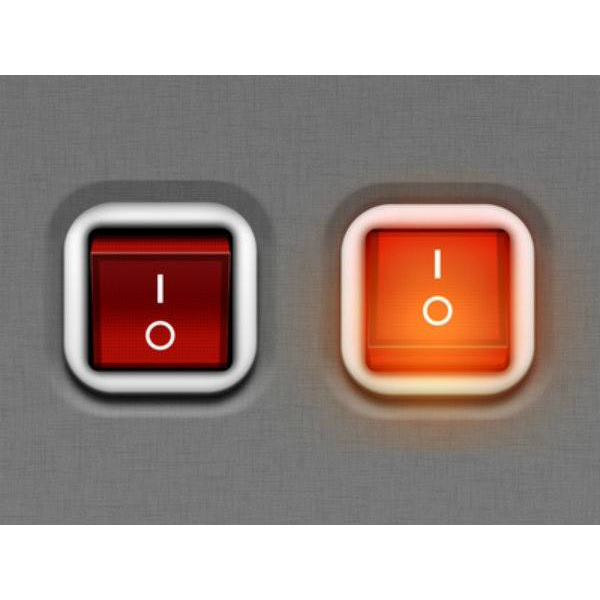

Ngoài ON/OFF, nhiều công tắc sử dụng ký hiệu I và O. Đây là cách viết dựa trên hệ nhị phân: số 1 (I) tượng trưng cho có điện áp, còn số 0 (O) biểu thị không có điện áp. Vì thế, I = bật (power on), O = tắt (power off).

Ngoài cách lý giải bằng nhị phân, ký hiệu I còn có thể hiểu là “Input” (đầu vào – dòng điện đang được cấp), còn O là “Output” (đầu ra – ngắt kết nối điện). Đây là quy ước quốc tế, được áp dụng trên hầu hết thiết bị điện tử.

Ký hiệu công tắc trong bản vẽ kỹ thuật điện

Không chỉ trên thiết bị thực tế, ký hiệu công tắc còn xuất hiện trong bản vẽ kỹ thuật điện. Tại đây, ký hiệu được thể hiện bằng hình vẽ hoặc chữ viết để mô tả cấu tạo, số cực và chức năng.

Ví dụ:

• Công tắc đơn được vẽ bằng một hình vuông có vạch ngang (theo quy chuẩn Việt Nam) hoặc một đường thẳng đứng với vạch ngang (theo IEC).
• Công tắc hai chiều thường được biểu thị bằng hai hình vuông xếp chồng, mỗi hình có vạch ngang.
• Công tắc ba chiều gồm ba hình vuông xếp liên tiếp.
• Công tắc hẹn giờ có ký hiệu hình đồng hồ hoặc vòng tròn với mũi tên bên trong.

Ngoài ký hiệu hình, còn có ký hiệu bằng chữ: công tắc đơn thường là S1, SW1 hoặc B1; công tắc hai chiều là S2, SW2, B2; công tắc ba chiều là S3, SW3 hoặc B3; công tắc hẹn giờ là RT hoặc Timer.

Những ký hiệu này phải tuân thủ quy chuẩn IEC hoặc tiêu chuẩn quốc gia để đảm bảo tính thống nhất. Trên bản vẽ, kích thước, đường nét và vị trí ký hiệu cũng cần rõ ràng, đồng bộ, đi kèm chú thích để tránh nhầm lẫn.

=> Xem thêm: Ổ cắm ngoài trời là gì?

Ký hiệu trên công tắc đặc biệt và công tắc thông minh

Ngoài những ký hiệu quen thuộc ON/OFF hay I/O, một số công tắc đặc biệt còn có thêm ký hiệu riêng.

Ở công tắc cầu thang tích hợp cảm biến, thường có nút Auto để bật chế độ cảm biến, cho phép đèn tự động sáng khi có người di chuyển trong phạm vi quét. Nếu muốn tắt chế độ cảm biến, người dùng nhấn nút có biểu tượng bàn tay để chuyển sang điều khiển thủ công. Một số mẫu còn có nút che mắt cảm biến để giới hạn phạm vi hoạt động.

Đối với công tắc cảnh dùng công nghệ BLE Mesh, các nút bấm thường được ký hiệu bằng biểu tượng hoặc icon. Chúng có thể kích hoạt các ngữ cảnh nhà thông minh như điều khiển nhóm đèn, rèm cửa hay hệ thống âm thanh. Người dùng chỉ cần nhấn, giữ, hoặc thao tác đặc biệt là có thể điều khiển nhiều thiết bị cùng lúc mà không cần truy cập trung tâm.

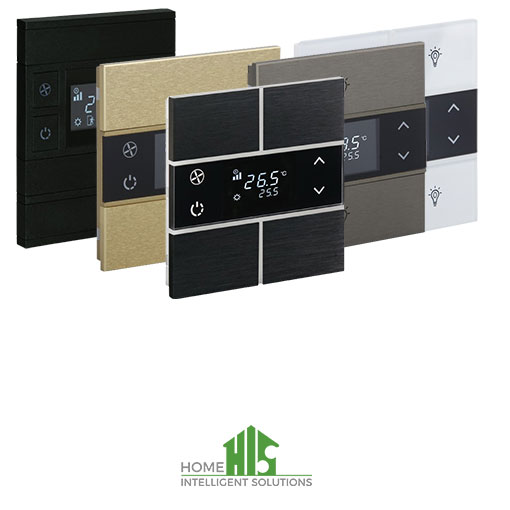

Ngoài ra, có những công tắc được sản xuất riêng với ký hiệu tùy biến như hình bóng đèn, quạt, điều hòa, tách cà phê… Các ký hiệu này giúp người dùng dễ dàng nhận biết và thao tác nhanh chóng.

Các loại công tắc điện phổ biến

Khi tìm hiểu về ký hiệu, cũng cần hiểu rõ các loại công tắc đi kèm. Công tắc điện có thể phân loại theo số cực hoặc cách thức vận hành.

• Công tắc 1 chiều (2 cực): có một tiếp điểm gồm cực động và cực tĩnh, thường dùng cho mạch điện nhỏ như quạt, đèn, tivi.
• Công tắc 2 chiều (3 cực): có ba tiếp điểm, cho phép điều khiển cùng một thiết bị từ hai vị trí khác nhau, rất tiện trong hành lang, cầu thang.
• Công tắc bấm, công tắc xoay, công tắc cảm ứng: phân loại dựa trên thao tác đóng – ngắt mạch.

Việc nắm rõ loại công tắc sẽ giúp người dùng hiểu và sử dụng ký hiệu chính xác hơn.

=> Xem thêm: Thiết kế chiếu sáng là gì?

Một số lưu ý khi sử dụng công tắc điện

Để đảm bảo an toàn và kéo dài tuổi thọ thiết bị, ngoài việc hiểu ký hiệu, người dùng cần chú ý đến cách sử dụng thực tế.

Trước hết, luôn đọc kỹ hướng dẫn sử dụng đi kèm sản phẩm. Mỗi loại công tắc có cấu tạo và chức năng khác nhau, nên việc nắm rõ trước khi lắp đặt là rất quan trọng.

Bên cạnh đó, cần kiểm tra các ký hiệu được in trên công tắc, bởi ngoài việc biểu thị chức năng, chúng đôi khi còn ghi điện áp định mức. Nếu lắp đặt sai loại công tắc cho hệ thống điện, nguy cơ quá tải, chập cháy sẽ xảy ra.

Việc kiểm tra và bảo dưỡng công tắc định kỳ cũng rất cần thiết. Sau một thời gian sử dụng, tiếp điểm bên trong có thể bị oxy hóa hoặc mài mòn, dẫn đến chập chờn, phát nhiệt. Kiểm tra thường xuyên sẽ giúp phát hiện sớm sự cố, xử lý kịp thời trước khi nguy hiểm xảy ra.

Cuối cùng, dù công tắc thuộc loại bấm, xoay hay cảm ứng, hãy thao tác nhẹ nhàng. Lực quá mạnh có thể làm hỏng tiếp điểm kim loại bên trong, khiến công tắc giảm tuổi thọ hoặc mất khả năng hoạt động ổn định.

Ký hiệu tắt mở công tắc tưởng chừng đơn giản nhưng lại chứa đựng nhiều thông tin quan trọng. Chúng giúp người dùng nhận biết trạng thái bật – tắt, hiểu rõ chức năng của từng loại công tắc và sử dụng an toàn. Từ ký hiệu ON/OFF, I/O trên công tắc cơ bản, đến ký hiệu trên bản vẽ kỹ thuật, công tắc đặc biệt và công tắc thông minh, tất cả đều góp phần tạo nên một hệ thống điện khoa học, dễ dùng.

Việc nắm vững ý nghĩa các ký hiệu này không chỉ giúp kỹ thuật viên làm việc chính xác, mà còn giúp người dùng phổ thông yên tâm hơn trong cuộc sống hàng ngày. Hiểu đúng, dùng đúng chính là chìa khóa để đảm bảo an toàn và hiệu quả trong việc sử dụng điện.
